Общие характеристики

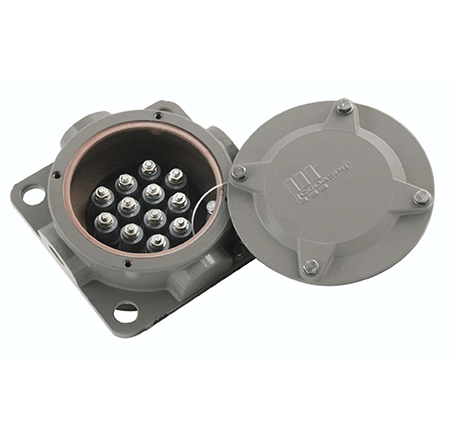

Клеммные коробки CedaspeКлеммные (распределительные) коробки используются для измерения, управления, контроля, снятия данных с электрических трансформаторов средней и высокой мощности, с масляным охлаждением и изоляцией, когда необходимо, чтобы посылаемый сигнал выходил за пределы бака. Распределительные коробки CEDASPE позволяют легко соединить кабели внешней и внутренней измерительных цепей трансформаторного бака.

Конструкция

Клеммные коробки CEDASPE серии SM2 имеют следующие характеристики:

Корпус изготовлен из герметичного алюминиевого сплава. Форма фланца позволяет добиться простого крепления к баку трансформатора при помощи приварных шпилек. Высота корпуса уменьшена в целях предотвращения образования воздушных карманов, возникающих при креплении коробки на баке трансформатора.

Крышка также сделана из алюминиевого сплава, герметично закрывает контейнер и защищает клеммы. Нейлоновый держатель соединяет крышку и корпус, чтобы предотвратить возможные ошибки во время процедуры подключения, если на трансформаторе установлено несколько распределительных коробок.

Использование клемм делает возможным соединение между цепями внутри и снаружи бака трансформатора. Их дизайн позволяет избежать возможности отвинчивания клеммы во время монтажа проводки или прокладки электропроводов. Распределительная коробка снабжена внешними опознавательными символами, а внутренняя сторона крышки имеет номерные знаки для клемм.

Производственная программа

Четыре варианта размера устройств:

Распределительная коробка типа SM2-XS (чертеж 5-36):

  • максимальное количество клемм – 6,
  • максимальное количество кабельных выходов – 2.

Распределительная коробка типа SM2-S (чертеж 5.37):

    • максимальное количество клемм – 12,
    • максимальное количество кабельных выходов – 4.

Распределительная коробка типа SM2-L (чертеж.5.38):

      • максимальное количество клемм – 36,
      • максимальное количество кабельных выходов – 6.

Распределительная коробка типа SM2-XL:

        • максимальное количество клемм – 53,
        • максимальное количество кабельных выходов – 4.

Чертежи 5-36; 5-37; 5-38 и 5-39 иллюстрируют все различные варианты и расположения клемм в стандартном исполнении. По требованию клиента может быть выполнен специальное исполнение.

Установка и подключение

Клеммные коробки CEDASPE должны быть установлены следующим образом:

При необходимости (например, при установке двух и более распределительных коробок на трансформаторе) следует выгравировать номер распределительной коробки на внешней крышке. Если количество проводов отличается от количества клемм - отразите эту информацию на крышке внутри коробки.

Выполните подключение проводов внутри бака трансформатора на клеммы коробки. Наконечники проводов должны быть вставлены между двумя плоскими кольцевыми шайбами M6 и заблокированы при помощи самоконтрящейся гайки. Установите распределительную коробку на бак трансформатора. Выполните подключение проводов снаружи бака трансформатора на клеммы внутри коробки так же, как указано выше.

Условия эксплуатации

Все материалы, компоненты и конструкционные характеристики позволяют использовать распределительные коробки серии SM2, при:

          • температуре окружающей среды от -20°C до +50°C
          • относительной влажности 95% при 20°C, 80% при 40°C, 50% при 50°C
          • рабочей температуре (минеральное масло) от -20°C до +110°C

Для других условий окружающей среды, включая УХЛ1 (до -60°С), и / или других рабочих условий, предлагаем специальное исполнение в соответствии с требованиями заказчика.

Контроль качества

Контрольное испытание проходит 100% продукции, проверка включает в себя:

Визуальный и измерительный тест

Тест на утечку масла в смонтированной распределительной коробке

Проверка изоляции между клеммами при 2500В в течение 1 мин

Результаты испытаний, отмечены в тестовом сертификате.

Покрытие

Все внешние соединительные детали изготавливаются из нержавеющей стали или никелированной латуни; на корпус и крышку со всех внешних и внутренних сторон, даже на тех, что соприкасаются с маслом, нанесен один слой двухкомпонентного эпоксидного покрытия толщиной в 50 мкм (покрытие не вредит использованию масла в трансформаторе). Кроме того, все внешние поверхности, не соприкасающиеся с маслом, покрыты одним слоем двухкомпонентной полиуретановой краски цвета RAL 7030 толщиной в 50 мкм. Общая толщина покрытия 100 мкм.

Инструкции по заказу

Следующая информация должна быть указана при заказе или при запросе цены прибора:

  • В случае стандартного исполнения: только код, показанный на чертеже, и дополнительные части.
  • В случае специального исполнения: размер коробки, количество клемм, число выходов для кабеля и их размер, специальные условия эксплуатации прибора.
