для распределительных трансформаторов типа TV74-5-6 и VE05

ОБЩАЯ ИНФОРМАЦИЯ

Воздухоосушители – это прозрачные полые цилиндрические трубки, которые содержат химически чистые соли кремния (кремнегель) с цветовым индикатором. Воздух внутри трансформатора из-за теплового сжатия масла, проходит через кремнегель.

Кремнегель поглощает влагу, показывая степень насыщенности в зависимости от цвета, например:

Оранжевый цвет кремнегеляОРАНЖЕВЫЙ - кремнегель полностью сухой

Зеленый цвет кремнегеляЗЕЛЕНЫЙ - кремнегель полностью влажный

Соль, содержащаяся в бризере, при насыщении может быть удалена и восстановлена нагреванием внутри вентилируемой печи при температуре 120° - 150°C, пока цвет не станет снова оранжевым.

Специфическое свойство кремнегеля заключается в высокой степени поглощаемости влаги. Он полный до поглощения около 15% веса соли, насыщение достигается, когда соль поглотила воду на 30-40% своего веса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Верхняя и нижняя части изготовлены из сплава непористого нержавеющего алюминия. Полый цилиндр сделан из органического стекла и защищен цилиндром из нержавеющей стали, с окнами которые позволяют следить за изменением цвета кремнегеля.

На нижней части бризера гидравлический клапан защищает кремнегель от постоянного контакта с воздухом и позволяет воздуху проходить в оба направления (вход или выход) только при наличии дефицита или избыточного давления внутри трансформатора.

Значения давления для прохода воздуха в осушитель:

  • 0,003 кг/см2 на входе, или 0,005 кг/см2 на выходе.

Полый контейнер и гидравлический клапан разделены высверленной пластиной с системой лабиринтов, которая служит двум целям: равномерная диффузия приточного воздуха и предохранение от солевой пыли, которая может повредить систему закрытия.

ВОЗДУХООСУШИТЕЛИ ТИПА TV75 и VE05

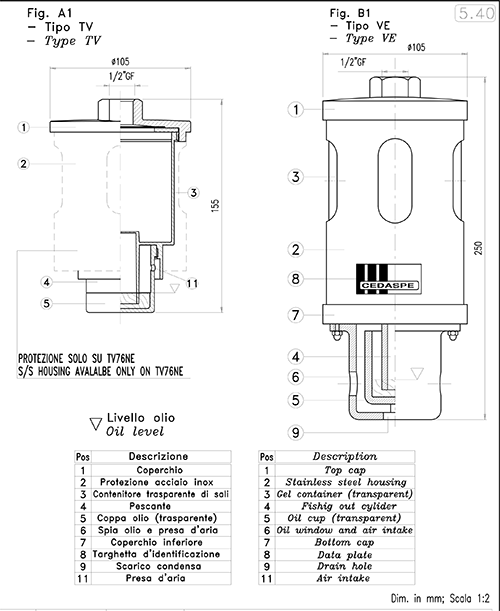

Чертеж к воздухоосушителям типа TV75 и VE05Это воздухоосушители маленьких размеров, подходят для установки на маленькие распределительные трансформаторы.

Тип VE05 соответствует тем же производственным принципам, что и осушители больших размеров, вроде VE10.

Тип TV75 (или TV74) – самая дешевая модель из всех осушителей Cedaspe: его верхний фланец изготовлен из сплава алюминия, устойчивого к коррозии.

Гнездо для кремнегеля изготовлено из триацетата целлюлозы, подходящего для минерального масла; по запросу, этот осушитель может быть оснащен цилиндрической протекцией из нержавеющей стали.
