MTraB Необслуживаемые осушители воздуха
Для расчета цены заполните Опросный Лист и приложите его к заказу.
Основные параметры и конструктивные особенности
- Возможность выбора типа управления (α, β или γ) для трансформаторов различной мощности
- Питающее напряжение 230 или 115 В переменного или постоянного тока
- Дополнительная защита от перенапряжения
- Кабельный сальник M20x1,5 или 1/2" (14 NPT)
- Аналоговый выход 0–1, 0–20 или 4–20 мА
- Фланец DIN, RM или фланец для винтов 1/2"
- Исполнение для районов с морским климатом
- Функция автоматического самоконтроля может быть активирована в ручном режиме при помощи кнопки тестирования, расположенной на корпусе прибора
- Дополнительный обогрев фильтра при эксплуатации изделия при температуре окружающей среды ниже –5 °C
- Боковое крепление
Применение
MTrab - Тип |
Мощность нагрева * |
Силика гель |
Управление** |
|
Устройство РПН |
DB100 |
140 Вт |
1,1 кг |
α |
Катушка Петерсена |
DB100 |
140 Вт |
1,1 кг |
α |
Воздухонаполненные кабельные шкафы |
DB100 |
140 Вт |
1,1 кг |
α |
Тяговые трансформаторы |
DB100 |
140 Вт |
1,1 кг |
α |
Силовые трансформаторы ≤ 40 МВА |
DB100T |
140 Вт |
1,1 кг |
β |
Силовые трансформаторы >40 МВА ≤ 200 МВА |
DB200T |
280 Вт |
2,2 кг |
β |
Блочные трансформаторы и сетевые соединительные трансформаторы >200 МВА |
DB200D-T или 2 х DB200T |
560 Вт |
4,4 кг |
β |
Фазосдивигающие трансформаторы ≤ 40 МВА |
DB100T |
140 Вт |
1,1 кг |
β |
Фазосдивигающие трансформаторы > 40 МВА ≤ 200 МВА |
DB200T |
280 Вт |
2,2 кг |
β |
Фазосдивигающие трансформаторы > 200 МВА |
DB200D-T или 2 х DB200T |
560 Вт |
4,4 кг |
β |
Реакторы ≤ 40 Мвар |
DB100T |
140 Вт |
1,1 кг |
β |
Реакторы > 40 Мвар ≤ 200 Мвар |
DB200T |
280 Вт |
2,2 кг |
β |
Реакторы > 200 Мвар |
DB200D-T или 2 х DB200T |
560 Вт |
4,4 кг |
β |
Трансформаторы HVDC |
DB200D-T или 2 х DB200T |
560 Вт |
4,4 кг |
β |
Печные трансформаторы |
DB200G |
280 Вт |
4,4 кг |
γ |
Шахтные трансформаторы |
DB200G |
280 Вт |
4,4 кг |
γ |
Станционные трансформаторы GSU |
DB200G |
280 Вт |
4,4 кг |
γ |
* Мощность нагрева во время процесса обогрева
** α-управление: Подогрев осушителя воздуха включается в зависимости от влажности прошедшего через силикагель воздуха
β-управление: Наряду с контролем влажности воздуха происходит контроль времени нагрева, для чего выбирается временной интервал, когда воздух выходит из расширительного бака
γ-управление: Система применяется с цикличным режимом дыхания трансформатора. Регенерация осуществляется поочередното в одной, то другой камере на основании контроля влажности воздуха.
Технические характеристики необслуживаемого осушителия воздуха серии MTraB
Материал |
Все наружные части устойчивы к атмосферной коррозии, а также к воздействию трансформаторного масла и ультрафиолетового излучения |
Цвет |
Фланец анодирован (алюминий), клеммная коробка окрашена акриловой краской RAL 7033 или 7038 |
Установка |
В помещении или на улице |
Температура окружающей среды |
0... +80°С (альтернативно -50...+80°С при исполнении НТ) |
Степень защиты |
IP 55 согласно EN 60529 |
Вес |
DB100(T): около 8 кг; DB200T: около 12 кг; DB200D-T: около 23 кг; DB200G: около 31 кг. |
Осушающее средство |
Бесцветный нетоксичный силикагель, объем приведен в таблице с данными о применении |
Клеммная коробка
Клеммная коробка |
Вентилируемая и с антиконденсационным обогревом |
Кабельные сальники |
М20 х 1,5 или ½" - 14 NPT или М20 х 1,5 из нержавеющей стали для морского исполнения |
Присоединительные клеммы |
4 мм2, AWG 24-10 (для одножильных гибких проводов) |
Сигнализация состояния |
3 СИД снаружи, 2 СИД внутри |
Напряжение питания
Номинальное напряжение |
230 B AC/DC или 115 B AC/DC; допуск ± 10% |
Ток |
макс. 100 мA (при нормальном режиме); повышенное потребление тока при регенерации |
Защита (рекомендуется) |
16 A защитный автомат, инерционный |
Номинальное напряжение изоляции |
500В AC 50/60Гц, в течение 1 мин., напряжение питания относительно земли/изоляции аналоговый выход относительно земли2,5 кВ AC 50/60Гц, в течение 1 мин., релейный контакт относительно земли |
Аналоговый выход
Выход |
-40 ...+80 °C (температура в трубе к расширителю) |
Аналоговый выход |
4...20 мA (0...1 мA или 0...20 мA в дополнительной комплектации); сигнал ошибки < 3,6 мA (для выходного сигнала 4...20 мA) |
Сигнальные контакты
Подогрев силикагеля |
1 x переключающий контакт, нагрузка контактов макс. 5 A/230 В AC или 5 A/24 В DC |
Неисправность |
1 x размыкающий контакт, нагрузка контакта макс. 5 A/230 В AC или 5 A/24 В DC (отказоустойчивый) |
Опции
Подогрев фильтра |
Для обеспечения функционирования (P=20 Вт) в климатических поясах, где температура окружающей среды опускается ниже-5°C на протяжении свыше 20 дней), рекомендуется исполнение HT с подогреваемым фильтром из нержавеющей стали. |
Кнопка тестирования |
Старт самотестирования прибора для проверки электрических узлов прибора |
Морское исполнение |
В соответствии с требованиями DIN EN ISO 12944 часть 5 со степенью защиты C5M |
Регистратор данных |
Регистрация событий MTraB / передача данных на ПК через USB |
Габариты для различных конфигураций осушителей MTraB
Размеры MTraB® с DIN-фланцем в соответствии с требованиями DIN 42 562-3
Размеры MTraB® с фланцем RM согласно DIN 2558 (только для типа DB100)

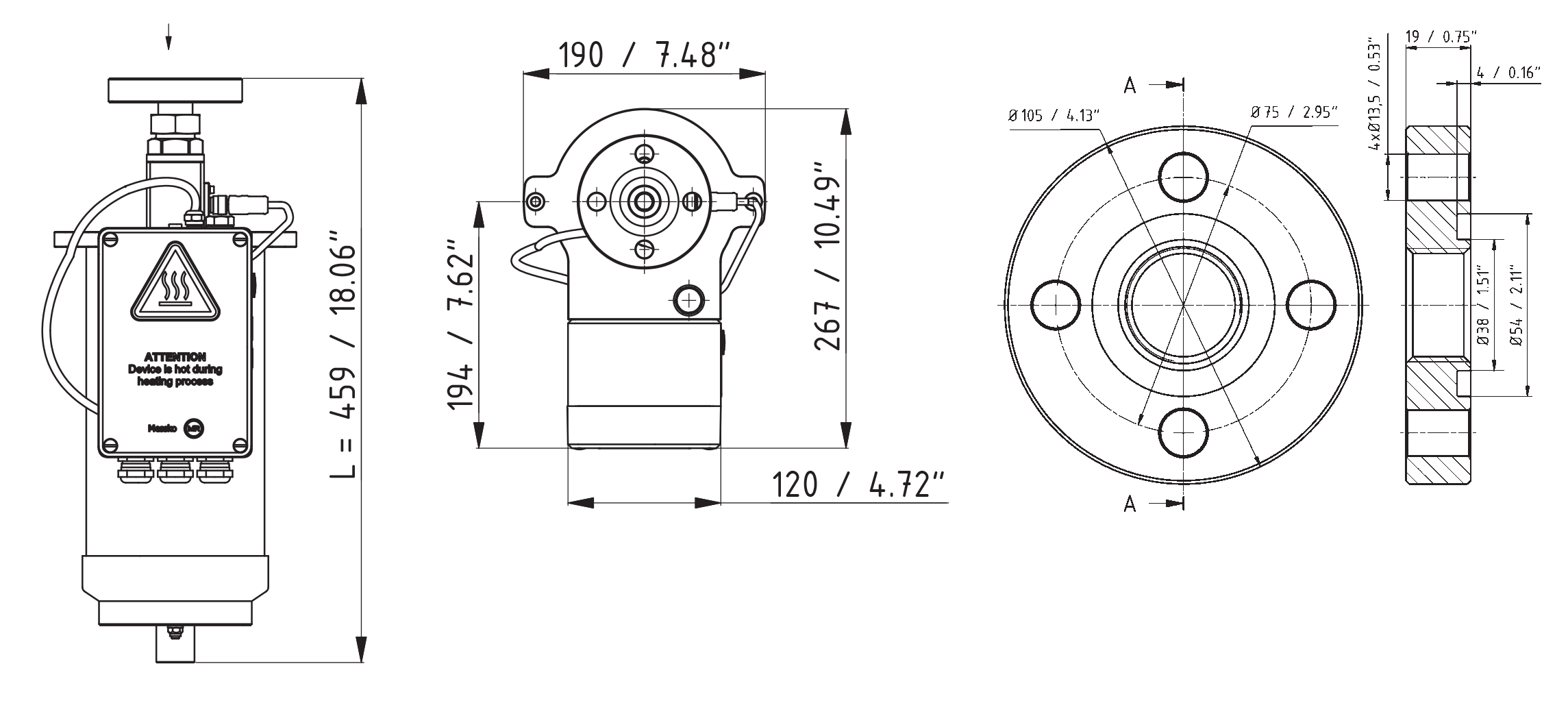

Размеры MTraB® с фланцем под болт 1/2“
Размеры MTraB® - двухкамерного осушителя воздуха DB200D-T
Для размещения заказа заполните Опросный лист MTrab
