RM6 моноблочные распределительные устройства
RM6 – это малогабаритное комплектное распределительное устройство элегазовое (КРУЭ) производства компании Schneider Electric, предназначенное для установки внутри помещений.
Моноблок RM6 применяется в распределительных сетях напряжением 6 кВ, 10 кВ, 24 кВ, и выполняет функции присоединения, питания и защиты линий и трансформаторов (до 3150 кВА включительно) с помощью разъединителей и комбинации силового выключателя с защитным реле или предохранителями. Возможна организация учета электроэнергии на стороне высшего напряжения.
RM6 представляет собой компактное распределительное устройство, состоящее из нескольких функциональных блоков (обычно от 1 до 4). Имеется возможность последующего расширения распределительного устройства посредством подключения справа или слева дополнительных моноблоков.
Моноблок RM6 включает в себя:
- герметичный корпус из нержавеющей стали, заполненный элегазом, внутрь которого помещены сборные шины главных цепей и активные части: выключатели, заземляющие разъединители, и т.п.;
- кабельные отсеки для подключения к сети или нагрузке;
- отсек вторичных цепей;
- отсек привода;
- отсек плавких предохранителей, используемых в комбинации с выключателем нагрузки.
Применение полностью герметичного необслуживаемого корпуса, заполненного элегазом с избыточным давлением 0,2 бар, запаянного на весь срок службы, позволяет:
- существенно снизить габаритные размеры распределительного устройства;
- существенно снизить влияние окружающей среды при эксплуатации, что повышает надежность при работе в условиях повышенной влажности, а также при механической запыленности и химической загрязненности воздуха.
RM6 может комплектоваться цоколем высотой 260 или 520 мм, упрощающим работы по строительной части, и позволяющим уменьшить глубину кабельных каналов, если это позволяет радиус изгиба кабелей. Крепление цоколя осуществляется непосредственно к полу. Строительная часть для установки RM6 одинакова для моноблока с цоколем и без него.
При использовании устройства для телеуправления распределительными сетями типа Easergy T200 легко выполнить автоматический ввод резерва и систему диспетчеризации.
КРУЭ RM6 имеет следующие преимущества:
* Обеспечение безопасности персонала:
- контроль наличия напряжения на кабеле;
- степень защиты IP3Х на передней панели;
- стойкость к внутренней дуге;
- видимое положение главных контактов при заземлении;
- аппарат на три положения, обеспечивающий естественную блокировку при неправильных действиях с указанием гарантированного положения контактов;
* Устойчивость к воздействию окружающей среды:
- кожух из нержавеющей стали, степень защиты IP67;
* Высокое качество изготовления:
- соответствие международным стандартам и нормам ГОСТ;
- сертификат качества конструирования ISO9001, сертификат качества производства ISO9002;
* Удобство и простота в монтаже:
- подсоединение кабелей с передней стороны с высоким расположением точек подключения;
- простота крепления к полу (с помощью четырех болтов);
* Необслуживаемость в течение всего срока эксплуатации – до 30 лет;
* Малые габариты.
RM6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
| Номинальное напряжение, кВ | 6 | 10 | 20 | |
| Рабочее напряжение сети, кВ | 12 | 17,5 | 24 | |
| Уровень изоляции | ||||
| Испытания промышленной частотой 50Гц, 1 мин, кВ, действ. | 28 | 38 | 50 | |
| Испытания импульсным напряжением 1,2/50 мкс, кВ, мгнов. | 75 | 95 | 125 | |
| Стойкость бака к внутренней дуге | 20 кА/1с | |||
| Сетевой выключатель нагрузки (функция I) | ||||
| Номинальный ток, А | 630 | |||
| Ток термической стойкости, кА, действ. 1с | 25 | 21 | 16/20 | |
| Токи отключения, А | ток нагрузки | 630 | ||
| ток замыкания на землю | 320 | |||
| ток х.х. кабеля | 110 | |||
| Включающая способность, кА, мгнов. | 62,5 | 52,5 | 40/50 | |
| Защита линии/трансформатора (функция B) | ||||
| Номинальный ток, А | 200 | |||
| Ток отключения трансф. без нагрузки, А | 16 | |||
| Отключающая способность, кА | 25 | 21 | 16/20 | |
| Ток включения, кА, мгнов. | 52,5 | 52,5 | 40/50 | |
| Защита трансформатора (функция Q) | ||||
| Номинальный ток, А | 200 | |||
| Ток отключения трансф. без нагрузки, А | 16 | |||
| Отключающая способность, кА | 25 | 21 | 16/20 | |
| Ток включения, кА, мгнов. | 52,5 | 52,5 | 40/50 | |
| Выводы для подключения (адаптер) | разъемный, болт М16 | тип C | ||
Температура окружающей среды:
- t ³ –25°С;
- t £ +35°C в течение 24 часов в среднем без отклонения от номинальных значений параметров;
- t £ +40°C без отклонения от номинальных значений параметров.
Высота установки над уровнем моря:
- h £ 1000м – стандартно;
- 1000 £ h £ 2000м – с регулируемыми соединителями;
- h ³ 2000м – обращайтесь в Шнейдер Электрик для получения инструкций по мерам предосторожности.
Стандартно в комплект поставки к моноблоку RM6 входят ручка управления и инструкция по установке и эксплуатации. Дополнительно можно заказать следующее оборудование и аксессуары:
- Индикация наличия напряжения типа VPIS.
- Указатель прохождения тока короткого замыкания типа Alpha M / Alpha E / Flair.
- Реле защиты VIP30 / VIP40 / VIP300 / VIP400 / Sepam10 (функции D/B).
- Трансформатор тока нулевой последовательности типа CSH120 / CSH200.
- Моторный привод (в комплекте с дополнительными контактами положения 2НО+2НЗ).
- Дополнительные контакты положения (состояние контактов выкл./разъединителя 2НО+2НЗ).
- Катушка отключения для дистанционного отключения (функции Q/D/B).
- Контакт запрета включения моторного привода после аварии (функции D/B).
- Контакт индикации перегорания предохранителя (функция Q).
- Антиконденсатный резистор обогрева.
- Прибор для фазировки кабелей.
- Тестирующее устройство VAP-6 для проверки реле VIP.
- Комплект испытательных пальцев (МГЭсК).
- Перекрестная блокировка.
- Цоколь высотой 260 или 520 мм.
ПОДКЛЮЧЕНИЕ RM6.

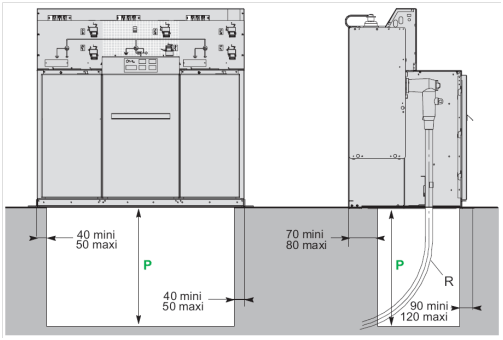

Подключение моноблока к питающей линии и трансформатору осуществляется снизу при помощи кабелей. Ориентировочные размеры траншеи (канала) для подвода кабелей к моноблоку RM6 указаны на рисунке ниже.
Размеры кабельного приямка приведены для случая установки RM6 без цоколя. В случае использования цоколя (высота 260 или 520 мм) глубина канала может быть уменьшена, или необходимость в его создании может совсем отпасть.
Для подключения кабелей к токоведущим частям, находящимся внутри RM6, используются проходные изоляторы. Как типовое решение для России и стран СНГ рекомендуется применение адаптеров (проходных изоляторов) типа С (630 А, 25 кА/1 с, и 62,5 кА, под болт М16) производства компаний Raychem (Tyco Electronics) и Euromold.
