RMSYS-R моноблочные распределительные устройства
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение | кВ | 12 | 24 | |
| Испыт. напряжение промышленной частоты 50 Гц 1 мин (кВ эфф.) | на землю и между фазами | кВ | 42 | 50 |
| через изоляционный промежуток | кВ | 48 | 60 | |
| Напряжение грозового импульса (пиковое значение) | на землю и между фазами | кВ | 75 | 125 |
| через изоляционный промежуток | кВ | 85 | 145 | |
| Номинальный ток устройства | А | 630 | ||
| Номинальный ток сборных шин | А | 630 | ||
| Ток термической стойкости | кА/с | 20/3с | ||
| Ток электродинамической стойкости | кА | 50 | ||
| Стойкость к внутренней дуге | кА/с | 20/1с | ||
| Степень защиты бака из нержавеющей стали | IP | 67 | ||
| Высота над уровнем моря | м | ≤ 1000 | ||
| Температура окружающей среды | °С | –5 … +40 | ||
Оборудование моноблока RMSYS-R
Выключатель нагрузки
Выключатель нагрузки имеет три положения: включено, выключено и заземлено с эффективной системой блокировки для предотвращения неправильных действий. Привод может быть моторизован.
Автоматический вакуумный выключатель.
Вакуумный выключатель состоит из трех вакуумных камер, одновременно управляемых приводом, расположенным на передней панели. Привод может быть моторизован
Предохранители.
Возможно применение предохранителей типов UTE/DIN.
Проходные изоляторы.
Проходные изоляторы типа «C» соответствуют нормам CEI EN 50181 (630 A, 20 kA/3с, резьба M16).
Трансформаторы тока.
Трансформаторы тока обеспечивают соответствующий токовый сигнал для срабатывания реле. Кроме того, они обеспечивают необходимую энергию для работы реле и срабатывания расцепителя. Первичный ток ТТ может быть от 50 А до 600 А.
Манометр.
Давление элегаза внутри бака постоянно отображается манометром, расположенным на передней панели.
Реле защиты
| Защита | Типы кривых | Пределы регулирования | Выбор уставок времени | Примечания |
| 51 | Normal Inverse1 (IEC "A") Normal Inverse2 Very Inverse (IEC "B") Extremely Inverse (IEC "C") Long Time Inverse Define Time |
20 ÷ 200% In с шагом в 1% |
0,01 ÷ 1,00s с шагом в 0,01 с |
|
| 50 | Define Time | 100 ÷ 3000% In с шагом в 100% |
мгновенно ≤ 60 мс |
|
| 51N | Normal Inverse1 (IEC "A") Normal Inverse2 Very Inverse (IEC "B") Extremely Inverse (IEC "C") Long Time Inverse Define Time |
10 ÷ 80% In с шагом в 1% |
0,01 ÷ 1,00s с шагом в 0,01 с |
минимум 20% от Iном в одной фазе, или 10% от Iном в двух фазах |
| 50N | Define Time | 100 ÷ 1200% In с шагом в 100% |
мгновенно ≤ 60 мс |
Блок соединителей для расширения.
По запросу все моноблоки могут быть подготовлены для расширения как с правой, так и с левой стороны. Для соединения модулей предусмотрены соответствующие аксессуары: соединители, втулки, заглушки, и т.п.
ФУНКЦИОНАЛЬНЫЕ МОДУЛИ (ЯЧЕЙКИ)

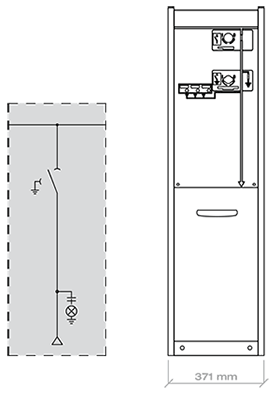

МОДУЛЬ I. Вводная/отходящая ячейка с выключателем нагрузки
Основное оборудование:
Система сборных шин.
Трехпозиционный выключатель нагрузки (выключен, включен, заземлен).
Механический индикатор положения линейного выключателя и заземлителя.
Емкостные проходные изоляторы типа «С» в комплекте с блоком индикаторов напряжения на передней панели.
Дверь кабельного отсека, сблокированная с заземлителем.
Шина заземления
Аксессуары
Блокировка ключами линейного выключателя и заземлителя.
Вспомогательные контакты для линейного выключателя и заземлителя.
Моторизованный привод с вспомогательными контактами для линейного выключателя.
Блок соединителей для расширения на левой/правой стороне модуля.

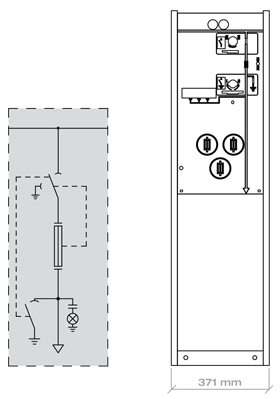

МОДУЛЬ F. Защита трансформатора – ячейка с выключателем нагрузки и предохранителями
Основное оборудование:
Система сборных шин.
Трехпозиционный выключатель нагрузки (выключен, включен, заземлен).
Корпус для предохранителей типа DIN.
Заземлитель предохранителей сверху и снизу.
Механический индикатор положения линейного выключателя и заземлителя.
Емкостные проходные изоляторы типа «С» в комплекте с блоком индикаторов напряжения на передней панели.
Дверь кабельного отсека, сблокированная с заземлителем.
Шина заземления.
Аксессуары:
Блокировка ключами линейного выключателя и заземлителя.
Вспомогательные контакты для линейного выключателя и заземлителя.
Катушка отключения выключателя нагрузки со вспомогательными контактами.
Моторизованный привод с вспомогательными контактами для линейного выключателя.
Вспомогательный контакт срабатывания предохранителей.
Блок соединителей для расширения на левой/правой стороне модуля.

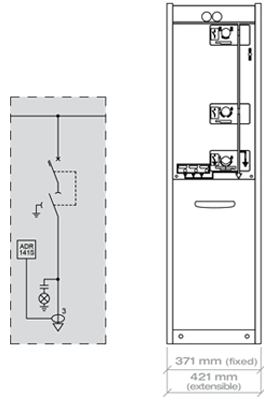

МОДУЛЬ V. Защита трансформатора – ячейка с вакуумным автоматическим выключателем
Основное оборудование:
Система сборных шин.
Трехпозиционный выключатель нагрузки (выключен, включен, заземлен).
Корпус для предохранителей типа DIN.
Заземлитель предохранителей сверху и снизу.
Механический индикатор положения линейного выключателя и заземлителя.
Емкостные проходные изоляторы типа «С» в комплекте с блоком индикаторов напряжения на передней панели.
Дверь кабельного отсека, сблокированная с заземлителем.
Шина заземления.
Аксессуары:
Блокировка ключами линейного выключателя и заземлителя.
Вспомогательные контакты для линейного выключателя и заземлителя.
Катушка отключения выключателя нагрузки со вспомогательными контактами.
Моторизованный привод с вспомогательными контактами для линейного выключателя.
Вспомогательный контакт срабатывания предохранителей.
Блок соединителей для расширения на левой/правой стороне модуля.
МОДУЛЬ M. Измерительная ячейка с трансформаторами тока и напряжения.
Основное оборудование:
Система сборных шин.
3 трансформатора напряжения.
3 трансформатора тока.
Низковольтный отсек вспомогательного оборудования.
Антиконденсатный резистивный обогреватель с термостатом.
Аксессуары:
Клеммная коробка для опечатывания
Габаритные размеры и вес (ориентировочные)

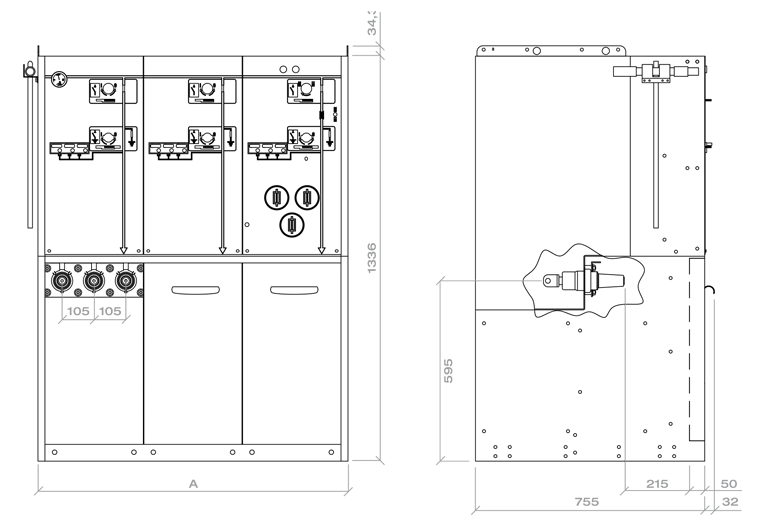

Для комбинаций ячеек с предохранителями:
| Тип ячеек | Нерасширяемые | Расширяемые (+) | ||
| А (мм) | Вес, кг | А (мм) | Вес, кг | |
| I – F (+) | 696 | 270 | 696 | 278 |
| I – I – F (+) | 1021 | 363 | 1021 | 371 |
| I – I – I – F (+) | 1346 | 458 | 1346 | 466 |
| I – I – F – F (+) | 1346 | 540 | 1346 | 548 |
| + I + | / | / | 371 | 145 |
| + F | / | / | 371 | 185 |
| I – I – I + | / | / | 1021 | 292 |

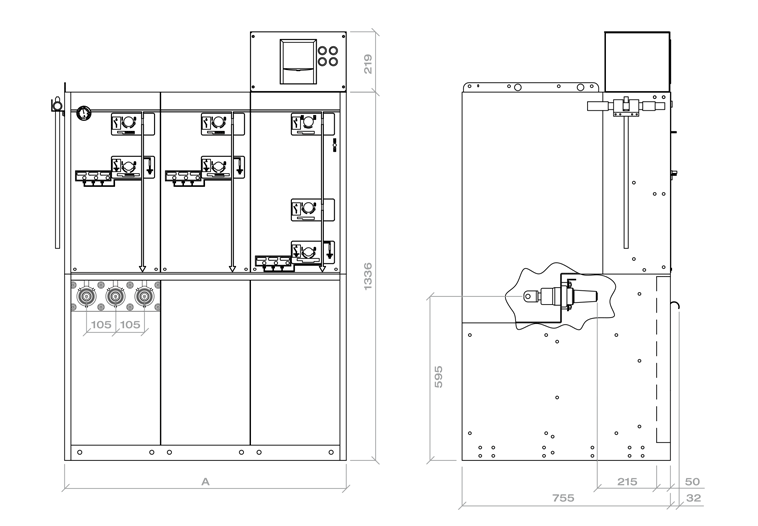

Для комбинаций ячеек с вакуумным выключателем:
| Тип ячеек | Нерасширяемые | Расширяемые (+) | ||
| А (мм) | Вес, кг | А (мм) | Вес, кг | |
| I – V (+) | 696 | 270 | 696 | 278 |
| I – I – V (+) | 1021 | 363 | 1021 | 371 |
| I – I – I – V (+) | 1346 | 458 | 1346 | 466 |
| I – I – V – V (+) | 1346 | 540 | 1346 | 548 |
| + V | / | / | 371 | 185 |

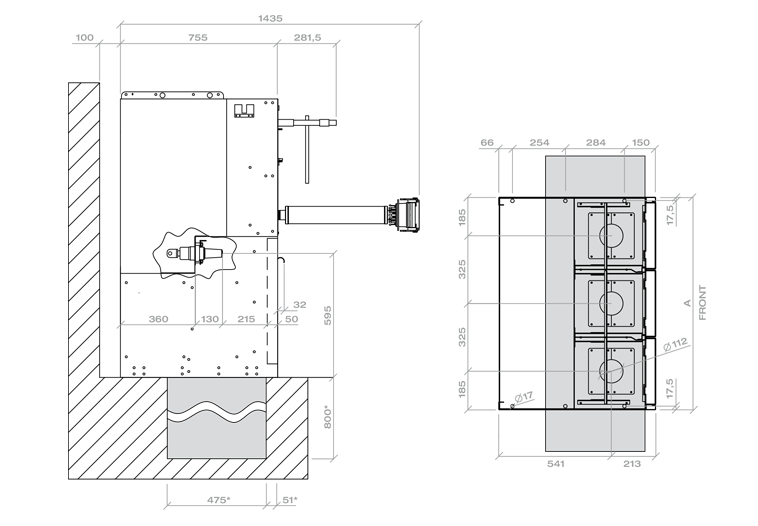

РЕКОМЕНДУЕМЫЕ РАССТОЯНИЯ ПРИ УСТАНОВКЕ МОНОБЛОКА
