Мультиканальный контроллер MM453AD используется для контроля температуры дизельных и биогазовых генераторов, а также мониторинга узлов подшипников, выхлопных газов, смазочного масла и охлаждающей жидкости, предлагая в одном устройстве выходы:

  • Аналоговый 4-20 мА
  • Цифровой RS485 Modbus

Широкий буквенно-цифровой ЖК-дисплей для удобства отображения рабочих параметров.

За счет гибкой конфигурации контроллер может быть настроен для самых разных приложений, максимально до 24 точек измерения датчиками PT100, PT1000 или TCK, с картами на 4 входа каждая.

Предупреждения и сигналы о неисправностях могут быть разделены на две отдельные группы линий (ALL1-ALL2 и AUX1-AUX2).

ПроизводительTecsystem
Номинальное напряжение24-240 В переменного/постоянного тока
Габаритные размеры192 x 96 мм DIN 43700 /глубина 220 мм (с терминалами)
Вырезы в панели188 x 92 мм

Предложим лучшую цену!

Гарантируем скидку от любого альтернативного предложения

Входы

  • От 1 до 24 входов, конфигурируемых путем установки одной из карт:
  • Карта с 4 входами для датчиков RTD Pt100 (3-х проводные)
  • Карта с 4 входами для датчиков RTD Pt1000 (3-х проводные)
  • Карта с 4 входами для датчиков TСК (термопары)
  • Возможность использовать в контроллере различные карты (RTD или TCK)

Выходы

  • 5 сигнальных линий (AL0-AL1-AL2-AUX1-AUX2)
  • Параметры выхода 5A ~250 В cos ф=1

Тесты и производительность

  • Сборка в соответствии с нормами СЕ
  • Корпус из черного анодированного алюминия
  • Потребляемая мощность: 10 ВA
  • Хранение данных: минимум 10 лет

Отображение и управление данными

  • 4-х строчный 20-ти символьный LCD-дисплей для отображения рабочего состояния и параметров программирования
  • 6 светодиодов для индикации состояния линий (AL0-AL1-AL2-AUX1-AUX2-FLT)

Пределы измерения температуры:

  •  -40°C ÷ 240°C для Pt100
  •  0°C ÷ 300°C для Pt1000
  •  -40°C ÷ 1000°C для TCK

Другие версии:

  • Базовая версия без выходов RS485 и 4.20 мA
  • Версия с цифровым выходом RS485
  • Версия с аналоговым выходом 4.20 мA

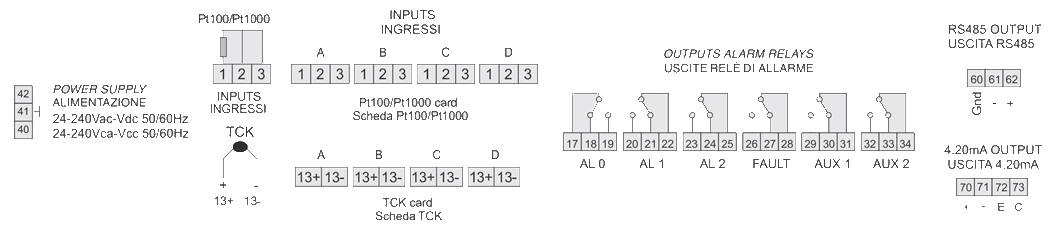

Электрические соедениения
