В цену включены все перечисленные опции, без учета НДС.

ПроизводительTecsystem
Артикул 1CN0104
Номинальное напряжение~230 В ±10% 50/60Hz
4 входа для датчиков RTD Pt100 (3-х проводные)
Параметры выхода5A ~250В cos ф=1
ВыводRS485 Modbus RTU
Оптически изолированный вывод4,20 мА
Габаритные размеры 210 х 260 х 85 мм
Вырезы в панели232 х 182 мм
ЦветRAL 7035

Предложим лучшую цену!

Гарантируем скидку от любого альтернативного предложения

Контроллер NT511AD рекомендуется использовать с тангенциальными вентиляторами благодаря наличию 6 выходов 230 В переменного тока 1,5 А макс. (каждый).

Каждый вентилятор отдельно защищен предохранителем, а в случае отказа устройство подает сигнал ошибки (FAULT). Металлическая конструкция предназначена для установки на шасси трансформаторов. 4 входа для датчиков Pt100 позволяют контролировать температуру трех обмоток, плюс дополнительно температуру сердечника или окружающей среды.

NT 511 AD одновременно оснащен аналоговыми выходами 4-20 мА и цифровыми RS485 Modbus RTU, сухими контактами для сигнализации ошибки, тревоги и принудительной остановки (FAULT, ALARM и TRIP). Для управления вентиляторами имеется 6 активных выходов, которые обеспечивают питание к вентиляторам напрямую.

Входы

  • 4 входа для датчиков RTD Pt100 (3-х проводные)

Выходы

  • 6 выходов питания для вентиляторов ~230 В 50/60 Гц макс.1,5 А. (защищен предохранителем 2A)
  • Параметры выхода: 5A ~250В cos ф=1

Тесты и производительность

  • Сборка в соответствии с нормами СЕ
  • Точность: ± 1% значения полной шкалы ± 1 цифра
  • Корпус из стали с порошковым покрытием
  • Разрешение программирования и считывания: 1 разряд
  • Передняя панель из поликарбоната, класс IP54
  • Потребляемая мощность: 6 ВA

Отображение и управление данными

  • Дисплей отображения температуры и параметров программирования (°C TEMPERATURE)
  • Дисплей выбранного канала (CHANNEL)
  • 3 светодиодных индикатора режимов (SCAN, HIGH, TMAX)
  • 6 светодиодов для индикации состояния двигателей (M1, M2, M3, M4, M5, M6)
  • Контроль температуры от 0°С до 200°С
  • 2 пороговых значения (ТРЕВОГА / ОТКЛЮЧЕНИЕ)
  • 2 пороговых значения ВКЛ/ВЫКЛ управления вентилятором

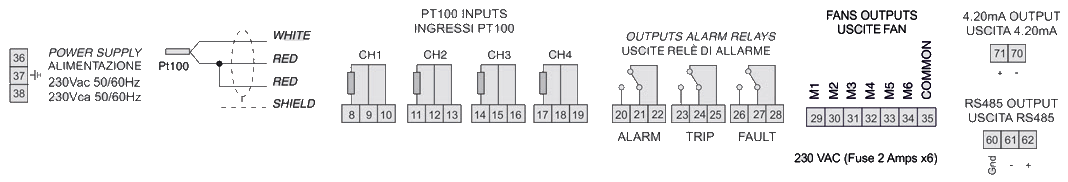

Электрические соеденинения
