NT133-3 представляет собой простой контроллер для сложной задачи мониторинга температуры масляных HV и MV силовых трансформаторов.
С помощью одного устройства вы можете контролировать температуру масла, управлять системой принудительного охлаждения, а также получить расчет температурного изображения с трех обмоток по эксклюзивному алгоритму.
Контроллер оснащен двойным входом датчиков Pt100 для избыточного контроля и 3-мя универсальными входами для трансформаторов тока (CT), а также выходными линиями сигнализациb в случае тревоги, остановки, сбоя (ALARM, TRIP и FAULT), включения системы принудительного охлаждения (FAN), и контроля циркуляции масла (PUMP).
Контроллер NT133-3 также оснащен выходом шины Modbus RS485 для реализации функций дистанционного управления.
| Производитель | Tecsystem |
| Артикул | 1CN0008 |
| Цифровой выход | RS485 по протоколу Modbus RTU |
| Область применения | масляные трансформаторы |
| Хранение данных | мин. 10 лет |
| Номинальное напряжение | 24-240 В переменного/постоянного тока |
| Потребляемая мощность | 7 ВА |
| Габаритные размеры | 144 x 72 мм /глубина 131 мм (с терминалами) |
| Вырезы в панели | 139 x 67 мм |
Предложим лучшую цену!
Гарантируем скидку от любого альтернативного предложения
Входы
- 2 входа RTD Pt100 (IEC 751) 3-х проводные
- 3 входа CT1, CT2, CT3 от 0.8 до 5.2 A
Выходы
- 1 линия ALARM (ТРЕВОГА) Масло и Обмотка
- Параметры выхода 5A ~250 В cos ф=1
Тесты и производительность
- Сборка в соответствии с нормами СЕ
- Защита от электромагнитных помех по нормам EN61000-4-4
- Изоляция: более 100 МОм при 500 В постоянного тока между землей и терминалами
- Передняя панель из поликарбоната, класс IP65
Точность
- Температура “Масло” ± 1% п.з.ш. ±1 цифра
- Температура “Обмотка” ± 1% п.з.ш. ±1 цифра
Отображение и управление данными
- Два 3-х символьных дисплея 13 мм для отображения температуры и сообщений
- 1 светодиодный индикатор работающего соединения RS485 Modbus RTU (RS)
Пределы измерения температуры:
- от -40°C до +200°C для “Масла”
- от -40°C до +200°C для “Обмоток”

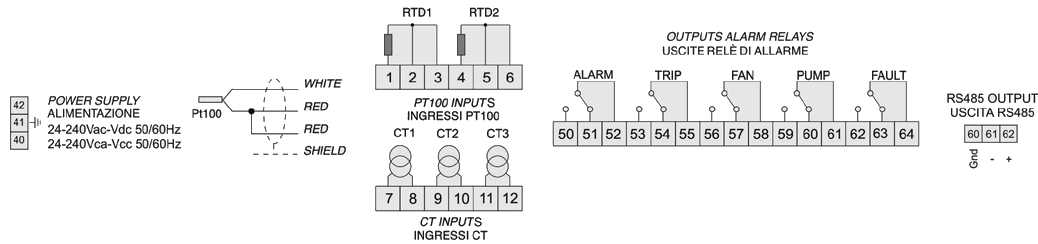

Электрические соедениения
