Инновационная система контроля TPL 503 - настоящий прорыв в области контроля масляных трансформаторов!

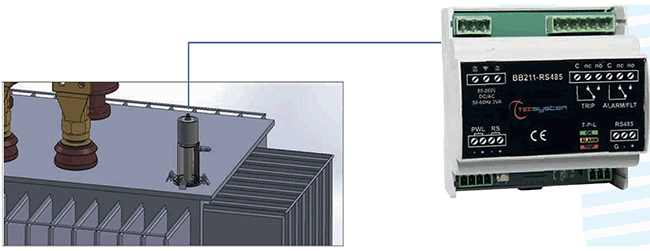

Система TPL 503, состоящая из контроллера В 8211 и датчика TPL503, представляет собой устройство для защиты герметичных масляных трансформаторов, соответствующее концепции Промышленной Революции 4.0.: из Локальной Сети - в любую точку мира!

Классические электромеханические модули управления заменены электронным датчиком TPL503: установленный непосредственно на трансформаторе, он может контролировать и передавать измеренные данные ТЕМПЕРАТУРЫ, ДАВЛЕНИЯ и УРОВНЯ МАСЛА на контроллер B8211.

 Датчик TPL 503

  • Полностью прозрачный корпус обеспечивает отличный обзор уровня масла даже на расстоянии.
  • Корпус датчика TPL 503 изготовлен из специального материала, стойкого к низким температурам.
  • Герметичность датчика гарантирована тестами на утечку,  которым подвергается 100% продукции.
  • Датчик подключается к блоку управления с помощью специального кабеля, поставляемого в комплекте.
  • Сенсорный датчик верхнего уровня доливки масла
  • Монтаж на 3 или 4 шпильках
  • Дополнительный поплавок (визуальная индикация уровня масла)

Контроллер B8211

Выход цифровых интерфейсов RS232, RS485 или ETH (в сочетании с CONVETH) и новое сопоставление данных делают контроллер В8211 совместимым с системами удаленного сбора данных, позволяя управлять "умными трансформаторами":

  • Контроллер получает информацию о состоянии как трансформатора, так и самого датчика TPL 503.
  • Контроллер управляет системой защитных реле.
  • Система монтажа на DIN-рейку и небольшой размер позволяют устанавливать контроллер в любых коммутационных шкафах!

Предложим лучшую цену!

Гарантируем скидку от любого альтернативного предложения

Благодаря встроенной системе переключаемых реле, контроллер 88211 защищает трансформатор и передает все собранные данные в удаленный центр, для составления Прогноза По Обслуживанию:

Особенности и преимущества системы контроля масляных трансформаторов TPL

  • Передача данных для дистанционного управления (Modbus RTU) с выходом RS232 или RS485 или ETH (в комбинации с CONVETH).
  • Отображение параметров и сигналов тревоги с помощью разноцветной светодиодной индикации.
  • Сохранение в памяти устройства состояний тревоги и достигнутых максимальных значений измеряемых параметров.
  • Определение температуры масла цифровым датчиком с точностью 1 °C и двойным пороговым сигналом тревоги.
  • Благодаря прозрачному корпусу устройства обзор индикатора уровня масла доступен из любой точки по окружности в 360°.
  • Сигнализация утечки масла или газообразования с двойным пороговым сигналом тревоги.
  • Измерение температуры, давления и уровня масла согласно требованиям EN 50216-3 (ред. 2002 г.) + /А2 (ред. 2007 г.)
  • Система TPL 503 полностью совместима с традиционными механизмами монтажа на корпусе трансформатора.
  • Быстрая установка системы на трансформатор.
  • Отсутствие подвижных механических частей, которые могут заклинить или исказить показания в случае воздействия сильных магнитных полей.
  • Корпус из ударопрочного прозрачного материала, устойчивого к воздействию высоких температур и ультрафиолета.
  • Нажимной клапан для стравливания воздуха.
  • Благодаря эксклюзивному эргономичному дизайну, конструкция TPL 503 позволяет упростить операции наполнения или откачки масла.
  • Автоматическая система компенсации колебаний атмосферного давления.
