Распределительные щиты типа EHKE

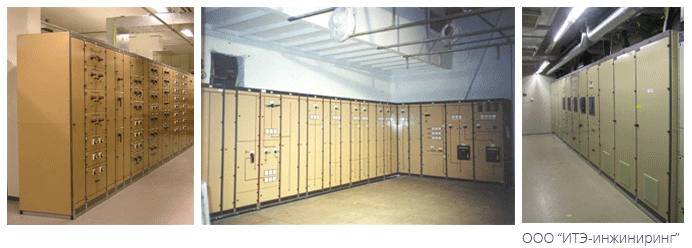

Низковольтные комплектные устройства типа EHKE (NorPower5000) производства компании Norelco (Финляндия) – это многофункциональная модульная система распределительных шкафов, предназначенных для применения в энергетике, промышленности, строительстве, коммунальном хозяйстве, и т.д.

Компания Norelco основана в 1962 году.На протяжении всей своей истории Norelco активно инвестирует в развитие и совершенствование собственных производственных технологий. В результате этой деятельности компания имеет заслуженную репутацию производителя качественного оборудования и надежного партнера, предлагающего своим клиентам широкий ассортимент современных распределительных устройств низкого напряжения для самых разных применений. В Финляндии Norelco является ведущим поставщиком распределительных устройств среднего и низкого напряжения, установок компенсации реактивной мощности, шинопроводов, систем экономии энергии, а также комплектных трансформаторных подстанций заводского производства.

Низковольтные шкафы системы EHKE имеют широчайшие возможности для применения в самых различных отраслях экономики:

- щиты с ударозащищенным и брызгозащитным исполнением – для распределения электроэнергии на промышленных предприятиях, в коммунальном и сельском хозяйстве;

- шкафы с выдвижными, съемными или стационарными блоками – для применения в промышленности, в том числе для питания и управления электродвигателями;

- щиты для электростанций и трансформаторных подстанций – для применения в энергетике.

Основными достоинствами распределительных щитов системы EHKE являются:

• прочность: каркас из профильных металлоконструкций отличается высокой надежностью;
• продуманная конструкция: большое свободное пространство для выполнения соединений, функциональные решения для монтажа и кабельной проводки;
• высокое качество изготовления: шкафы изготовлены из качественных материалов, стойких к погодным колебаниям и коррозии, основной материал – листовая сталь с цинковым покрытием;
• безопасность: в случае возникновения внутри шкафа электрической дуги выброс газов и паров металла происходит безопасно для персонала через каналы, расположенные в верхней части шкафов;
• функциональность: модули для размещения аппаратуры, система шин и кабельные каналы изолированы друг от друга стальными перегородками, и снабжены защитой от падения;
• удобство эксплуатации: возможность замены блоков с аппаратами даже в шкафу, находящемся под напряжением.

Благодаря универсальности конструкции электрические шкафы EHKE могут быть легко адаптированы под требования клиентов:

− установка алюминиевых или медных шин;

− горизонтальные шины могут располагаться в верхней или нижней части шкафа;

− различные варианты установки оборудования: шкафы однорядной или двухрядной компоновки;

− исполнение шкафов одностороннего или двухстороннего обслуживания;

− изготовление шкафов по специальному заказу;

− установка в шкафы установок компенсации реактивной мощности (УКРМ) и контрольно-измерительных приборов при сохранении габаритов.

Распределительная система низкого напряжения EHKE имеет сертификаты безопасности и соответствия требованиям международных стандартов:

− EN 60439-1/1994; IEC 439-1/1992 + A1/1995 + A2/1996; IEC 1641/1996; VDE0660 TEIL 500/0.4/94; A2-94;

− типовое одобрение FIMKO согласно стандарту EN-60439;

− приборы проходят контроль согласно требованиям системы качества ISO 9001 и стандарта EN-60439.

Технические характеристики низковольных комлектных устройств НКУ типа EHKE

 Шкафы системы EHKE набираются из отдельных модулей (блоков) различной высоты для размещения аппаратов и оборудования. Это дает огромные преимущества при эксплуатации: любой блок можно удалить, заменить, либо провести его профилактическое обслуживание даже в шкафу, находящимся под напряжением.

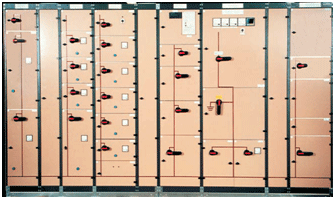

В широкой гамме шкафов EHKE имеются электрические распределительные щиты со стационарным (-F), съемным (-R) и выдвижным (-W) исполнением блоков. Шкаф может одновременно содержать выдвижные, съемные и стационарные блоки.

Распределительные щиты EHKE со стационарными блоками (–F):

Стационарные блоки представляют собой выгодное и безопасное решение в случаях, когда допустимы перерывы в электроснабжении на время выполнения обслуживания, а также при больших токах.

Стационарные блоки отличаются высокой степенью безопасности. Для компонентов большой мощности стационарный блок – самое разумное решение, обеспечивающее надежное и прочное соединение компонентов с минимальным количеством зажимов. Шкафы могут быть одно- или двухстороннего обслуживания.

Обычно решение достаточного уровня гибкости и практичности достигается с применением модульной конструкции и стационарных блоков в каждом шкафу. В таком случае можно обесточить, например, один модуль, и выполнить необходимые работы, либо провести обслуживание модуля, не затрагивая работу остального оборудования щита.

Распределительные щиты EHKE со съемными блоками (-R):

Удобное решение в случаях, когда должно быть обеспечено непрерывное распределение электричества также и вовремя обслуживания.

Съемный блок также можно заменить и удалить в электрическом шкафу, находящемся под напряжением. Эксплуатационные испытания отдельных блоков и их профилактическое обслуживание можно провести в любое удобное время.

Съемные блоки аналогичны по своим функциональным свойствам выдвижному (кассетному) блоку. Съемный блок может содержать аппаратуру для питания двигателей мощностью до 55 кВт.

Контакты тока главной цепи и контакты цепей управления выдвижного блока являются саморегулируемыми, что обеспечивает надежность соединения. Вертикальная система шин выполнена из меди, что обеспечивает максимально надежную поверхность скользящего контакта. Провода управления подключаются при помощи либо коммутационных, либо многополюсных зажимов.

Для изъятия съемного блока необходимо открыть дверь, освободить провода, освободить ручку и выдвинуть блок.

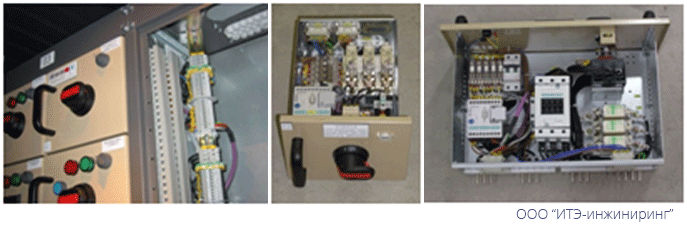

Распределительные щиты EHKE с выдвижными блоками (–W):

Наивысшая эксплуатационная надежность и скорость обслуживания.

Выдвижной блок с аппаратами (кассета) можно заменить за считанные секунды, не отключая питание. Это обеспечивает бесперебойность питания при эксплуатации, а также удобство при проведении плановых испытаний и профилактическом обслуживании оборудования.

Выдвижной блок может содержать аппаратуру для питания двигателей мощностью до 132 кВт.

Контакты тока главной цепи и контакты цепей управления выдвижного блока являются саморегулируемыми, что обеспечивает надежность соединения.

Прокладка и подключение внутриблоковых проводов силовой цепи и цепи управления выполняется на заводе-изготовителе.

Для извлечения блока рукоятку выключателя необходимо повернуть в положение «0», после чего блок можно выдвинуть в положение гарантированного отключения и вынуть из щита.

Выдвижные блоки оснащены прочными эргономичными ручками, что обеспечивает удобство и безопасность при работе с блоком (кассетой).

Конструкция низковольтных комплектных устройств НКУ.

Модульная конструкция и поверхностная обработка.

Конструктив электрических шкафов системы EHKE состоит из трех стандартных модулей, которые соединяются между собой болтовыми соединениями. Это обеспечивает надежное заземление всего шкафа.

Все стальные детали имеют цинковое покрытие. Двери и видимые детали фасадной части после поверхностной обработки покрываются эпоксидной порошковой краской.

Все металлические детали распределительных систем EHKE спроектированы и произведены на собственном предприятии.

Имеются различные варианты исполнений шкафов по глубине, высоте модулей, и ширине панелей. Цоколь входит в комплект поставки.

Внутреннее пространство электрических распределительных шкафов.

Внутреннее пространство шкафов разделено металлическими перегородками на три отсека: отсек для аппаратов, шинный отсек, и пространство для прокладки кабелей. Благодаря такому разделению возникающие в различных пространствах повреждения не выходят за их пределы, и щит можно восстановить в кратчайшие сроки после аварии.

Все соединения между шкафами и секциями осуществляются через стандартные отверстия и проемы, оснащенные специальными изолирующими вставками.

Концепция расположения оборудования и прокладки кабелей внутри шкафов разрабатывалась, исходя из принципов безопасности и удобства монтажа. В щите достаточно пространства для прокладки и подключения кабелей. Так как каркас системы сделан из С-образных перфорированных профилей, внутри шкафа имеется огромное количество точек для установки и закрепления оборудования.

Вводы и выводы кабелей в шкаф можно выполнить снизу или сверху. Зажимы подключения проводников заземления распределены равномерно по длине шкафа, места их расположения отчетливо обозначены.

Двери.

Очень широкий угол раскрытия дверей (180°) обеспечивает удобство работы в распределительном щите. Петли устанавливаются с любой стороны двери. Дверь запирается рукой либо ключом, с закрыванием в одной либо в нескольких точках.

Система шин и шинные переходы.

Система распределительных шин обычно выполняется из плоских алюминиевых шин E-AlMgSi. При необходимости могут быть установлены также медные шины.

Для подключения выдвижных блоков всегда используются медные шины.

Система сборных шин всегда располагается в отдельном отсеке электрического шкафа. Соединения шин выполняются надежными болтовыми соединениями. Горизонтальные шины могут располагаться как в верхней, так и в нижней части распределительного щита.

В дополнение к большинству стандартного оборудования и компонентов, устанавливаемых в щит, такого как автоматические выключатели, контакторы, устройства плавного пуска, преобразователи частоты, и т.п., в шкафы системы EHKE возможен также монтаж стандартных 19” направляющих для установки электронного оборудования.

Габаритные размеры шкафов распределительных

Чтобы получить расчет стоимости электрических распределительных щитов типа EHKE,отправьте нам однолине йную схему для подготовки коммерческого предложения
