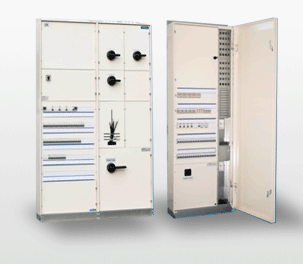

Низковольтные комплектные устройства типа NKC(NorPower800) производства компании Norelco (Финляндия) – это система распределительных шкафов в металлической оболочке, предназначенных для применения в системах электроснабжения промышленных, офисных, жилых и административных зданий.

Norelco ФинляндияС момента основания в 1962 году, компания Norelco активно инвестирует в развитие и совершенствование собственных производственных технологий. В результате этой деятельности компания имеет заслуженную репутацию производителя качественного оборудования и надежного партнера, предлагающего своим клиентам широкий ассортимент современных распределительных устройств низкого напряжения для самых разных применений. В Финляндии Norelco является ведущим поставщиком распределительных устройств среднего и низкого напряжения, установок компенсации реактивной мощности, шинопроводов, систем экономии энергии, а также комплектных трансформаторных подстанций заводского производства.

Распределительные шкафы системы NKC могут применяться в качестве:

−    Распределительные щиты типа NKC главных распределительных шкафов ГРЩ;

− этажных и групповых распределительных шкафов;

− шкафов для питания и управления инженерными системами;

− шкафов для слаботочных систем – телефон, компьютерные сети, системы охранно-пожарной сигнализации, кабельное ТВ (распределительные кабели антенных систем).

Распределительные шкафы системы NKC имеют следующие особенности и преимущества:

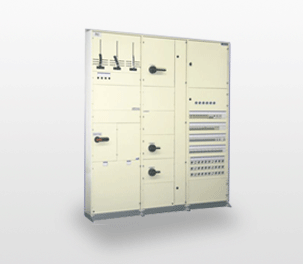

  • многофункциональность: конструктив системы позволяет построить как свободно стоящие на полу многосекционные распределительные шкафы, так и шкафы для настенного монтажа;

  • Распределительные щиты производства Финляндиипрочность: модульный каркас из металлических профилей придает конструкции жесткость и устойчивость;

  • технологичность: разработаны специальные решения для коммутационного оборудования компьютерных сетей, антенных кабелей и разъемов, разъемов типа RJ и кроссовых панелей;

  • продуманные решения: многолетний опыт производства шкафов в тесном взаимодействии с клиентами гарантирует удобство шкафов для монтажа;

  • удобство монтажа: внутренняя кабельная разводка организована при помощи кабельных каналов;

  • экономичность: расходы на монтаж шкафов нового поколения значительно снижены;

  • универсальность: легко осуществляются различные изменения, расширения и модернизация шкафов.

Распределительный щитПри проектировании и производстве электрических шкафов NKC особое внимание уделяется удобству и безопасности при эксплуатации. Распределительные щиты изготавливаются с учетом требований действующих стандартов EN, IEC и SFS, с безусловным соблюдением всех применимых норм и правил электробезопасности.

Металлические части конструктива изготавливаются из стального листа, защищенного от коррозии методом горячего цинкования. Неокрашиваемые части изготавливаются из оцинкованного стального листа с последующей обработкой, которая предотвращает коррозию цинкового покрытия и появление царапин

Технические характеристики распределительных шкафов NKC

Соответствие стандартам: SFS-EN 60439-1, IEC 60439-1

SFS-EN 60439-3, IEC 60439-3, SFS 6000
Номинальное напряжение: 400 В, 690 В
Номинальный ток: от 63 до 800 A
Испытательное напряжение переменного тока: 2500 В 50 Гц
Ток термической стойкости, Icw: 20 кА/1с макс.
Максимальный ток КЗ (ударн.), Ipk: 40 кА макс.
Класс защиты оболочек: IP20 / IP30 / IP31
Обработка поверхности: предварительная обработка и окраска эпоксидной порошковой краской при 220°C
Стандартный цвет: белый цвет, другие цвета по заказу
Классификация оборудования по мерам обеспечения безопасности при повреждении основной изоляции: I (МЭК 536-94)

Система низковольтных комплектных устройств NKC включает в себя как настенные распределительные шкафы, так и свободностоящие на полу распределительные шкафы.

Каркас распределительных устройств изготавливается из стальных элементов с использованием зажимных и винтовых соединений. Система NKC состоит из 7 стандартных типоразмеров каркаса шкафов (см. таблицу ниже).

Размеры щитов распределительных системы NKC

  Каркас шкафа   Тип Крепление
Высота, мм Глубина, мм Ширина, мм
444 120 445 настенный к стене
584 150 600 настенный к стене
724 150 600 настенный к стене
1144 150 600 настенный к стене
1424 150 600 настенный к стене
1704 210 600 свободностоящий напольный к полу
1984 210 600 свободностоящий напольный к полу

Крепление напольных электрических шкафовУ электрических шкафов, крепящихся к стене, неотъемлемой частью каркаса является специальное настенное крепление c отверстиями, благодаря чему установку шкафа на стену может выполнить один монтажник. Некоторые модели шкафов могут оснащаться как напольным, так и настенным креплением.

У напольных распределительных шкафов в цокольной части сбоку имеются заготовки под отверстия для ввода кабелей, легко выбиваемые с помощью инструмента, к которым можно подвести монтажный плинтус или короб.

В стандартном оснащении цоколь в передней нижней части открывается для облегчения монтажа кабелей.

Защитные перегородки распределительных щитовВсе подходящие сверху кабели вводятся через кабельные сальники.

Проходы между ячейками осуществляются через пластмассовые кабельные каналы, благодаря чему изоляция кабелей не касается металлических частей каркаса.

Между блоками (по вертикали) при необходимости вставляют изготовленные из ПВХ гребенчатые защитные перегородки, повышающие эксплуатационную безопасность, не мешая при этом выполнению соединений.
