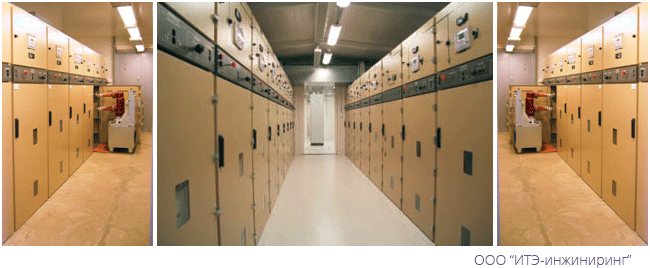

NorMega – это система комплектных распределительных устройств среднего напряжения производства компании Norelco (Финляндия), предназначенных для распределения энергии в сетях электроснабжения промышленных предприятий, объектов городской инфраструктуры и коммунального хозяйства.
В Финляндии Norelco является ведущим поставщиком распределительных устройств среднего и низкого напряжения, установок компенсации реактивной мощности, шинопроводов, систем экономии энергии, распределительные устройства среднего напряжения, а также комплектных трансформаторных подстанций заводского производства.
КРУ типа NorMega предназначены для работы в электрических сетях номинальным напряжением 6-10-20 кВ и рассчитаны на ток до 2500 А.
Ячейки имеют воздушную изоляцию сборных шин и оснащаются выкатными выключателями ведущих мировых производителей с технологией гашения дуги в вакууме или элегазе.
В низковольтный отсек ячеек NorMega по желанию заказчика могут быть установлены различные современные реле защиты: Sepam, Micom, Siprotec, и др.
Линейка КРУ NorMega включает в себя следующие стандартные типы ячеек:
- CBRE – ячейка с силовым выключателем.
- DISC – ячейка с разъединителем.
- RESE – ячейка ввода кабеля (с заземлением сборных шин).
- MEAS – ячейка шинного ТН (с заземлением сборных шин).
- BCBR – ячейка секционирования сборных шин.
В ячейки может быть установлена широкая гамма дополнительного оборудования:
- трансформаторы тока и напряжения;
- ограничители перенапряжений;
- оборудование дуговой защиты, и т.п.
Преимуществом КРУ NorMega являются надежность и безопасность эксплуатации:
* полностью металлический корпус ячеек;
* визуальный контроль главных цепей через окна без открытия дверей отсеков;
* невозможность коммутаций при открытой двери кабельного отсека;
* металлические шторки для предотвращения непреднамеренного контакта с токоведущими частями;
* механическая блокировка неправильных действий персонала;
* просторный кабельный и низковольтный отсеки с удобным подключением кабелей;
* возможность установки газоотводного канала для отвода от персонала продуктов горения дуги при КЗ внутри ячейки.
Ячейки NorMega предназначены для установки внутри помещений. Не допускается работа ячеек при воздействии следующих неблагоприятных факторов:
- химически активная среда, едкие пары и газы, разрушающие металл и изоляцию;
- среда, содержащая токопроводящую пыль;
- сильная тряска, вибрация и удары (в том числе на передвижных установках);
- прямые солнечные лучи, атмосферные осадки.
Ячейки сертифицированы в России и отвечают требованиям российских и международных стандартов: IEC (МЭК) 62271-1, IEC 62271-200.
Перед отправкой с завода-изготовителя все ячейки проходят полный цикл заводских испытаний в соответствии с системой качества Norelco ISO-9001, в том числе:
* Механические испытания частей и оборудования ячеек.
* Электрические испытания.
* Проверка изоляции главных цепей повышенным напряжением промышленной частоты 50 Гц, 50 кВ 1 мин.
* Проверка изоляции вторичных цепей повышенным напряжением.
* Проверка кабелей внутренней проводки и вторичных цепей.
Основные технические характеристики КРУ NorMega.
Номинальное напряжение (Un), кВ | 6 | 10 | 20 |
Максимальное рабочее напряжение (Um), кВ | 7,2 | 12 | 24 |
Номинальный ток (In), А | макс. 2000 | ||
Номинальный кратковременно выдержив. ток, главные цепи (Icw, 1с), кА | макс. 25 | ||
Номинальный кратковременно выдержив. ток, цепь заземления (Icw,1с), кА | макс. 25 | ||
Номинальный ударный ток (Ipk), кА | макс. 63 | ||
Испытание внутренней дугой | 25 кА, 0.3 с, A FRL | ||
Испытания напряж. промышл. частоты 50 Гц, 1 мин (кВ, действ.) (Ud), кА | 32 | 42 | 65 |
Испытания импульсным напряжением 1,2/50 мкс (кВ, мгнов.) (Up), кВ | 60 | 75 | 125 |
Частота (f), Гц | 50 | ||
Степень защиты оболочки | IP3X | ||
Температура окружающей среды: | |||
максимальная | +40°C | ||
минимальная | 0°C | ||
среднесуточная | +35°C | ||
Средняя влажность воздуха за период 24 ч, без конденсации | ≤ 95% | ||
Высота установки над уровнем моря, м | ≤ 1000 | ||
Размеры ячеек, мм: | |||
ширина | 1000 | ||
глубина | 1620 | ||
высота | 2200 |
Для получения коммерческого предложения по стоимости оборудования отправьте нам однолинейную схему на просчет.
