Sarel srlРаспределительное устройство (РУ) типа SYStem6-R (индекс R означает, что оборудование адаптированно для российского рынка и стандарта ГОСТ) представляет собой стандартизированные модульные компактные ячейки закрытого типа производства компании SAREL S.R.L. (Италия).

Сложные конфигурации распределительных устройств могут быть реализованы с использованием стандартных модульных ячеек.

Модульные ячейки SYSTEM6Ячейки SYStem6-R оснащены элегазовыми (SF6) выключателями нагрузки и вакуумными силовыми выключателями.

Лицевая панель каждой ячейки снабжена мнемосхемой главных цепей для легкой визуальной идентификации состояния ячейки, а также всеми необходимыми механическими и/или электрическими блокировками для обеспечения максимальной безопасности персонала.

SYStem6-R применяется в схемах вторичного распределения электроэнергии напряжением 12-36 кВ.

В частности, они могут быть использованы для защиты линий электропередач и управления ими, в распределитель­ных и трансформаторных подстанциях, ТЭЦ, и т.п

СООТВЕТСТВИЕ СТАНДАРТАМ

Распределительные устройства SYStem6-R прошли серию испытаний в официальных лабораториях (CESI) в соответствии с международными стандартами МЭК, а также получили соответствующие сертификаты соответствия стандартам безопасности в других странах. РУ SYStem6-R соответствует следующим стандартам:

  • CEI EN-62271-200 (МЭК);
  • CEI EN-62271-102 (МЭК);
  • CEI EN-62271-103;
  • CEI 0-16.

Система управления качеством (ISO 9001 – ISO 14000) гарантирует, что весь процесс производства обеспечивает высокое и стабильное качество. В течение всего цикла производства каждого элемента ячеек проводятся электрические и механические испытания в соответствии с требованиями стандартов МЭК, вплоть до финальных заводских испытаний.

Типовые ячейки SYSTEM6-R: внешний вид, однолинейная схема, оборудование:



SYStem6-R вводная ячейка  AS.  Шинный переход RS
SYStem6 ячейка AS. Шинный переход RS

 Основное оборудование:

  • Сборные шины.
  • Низковольтный отсек для вспомогательного оборудования.

 Дополнительные аксессуары:

  • Индикаторы напряжения

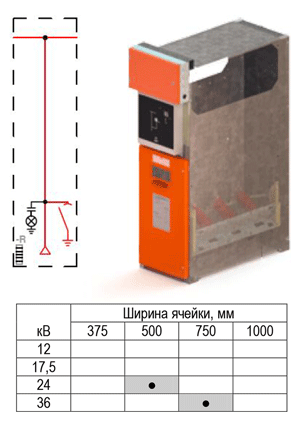

SYStem6-R вводная ячейка AT с заземлителем
System6 вводная ячейка AT

Основное оборудование:

  • Сборные шины.
  • Заземлитель типа ST6.
  • Индикаторы напряжения.
  • Низковольтный отсек для вспомогательного оборудования.
  • Резистивный обогреватель с термостатом.

Дополнительные аксессуары:

  • Блокировки ключами.

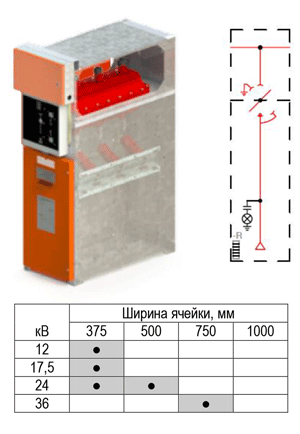

SYStem6-R вводная ячейка  I  или ячейка отходящей линии
Вводная ячейка I SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6.
  • Привод типа KS (стандартный).
  • Заземлитель.
  • Индикаторы напряжения.
  • Низковольтный отсек для вспомогательного оборудования.
  • Резистивный обогреватель с термостатом.

Дополнительные аксессуары:

  • Привод типа KP (с дополнительной пружиной).
  • Катушка отключения (привод типа KP).
  • Привод KSM (моторизованный).
  • Вспомогательные контакты.
  • Блокировки ключами

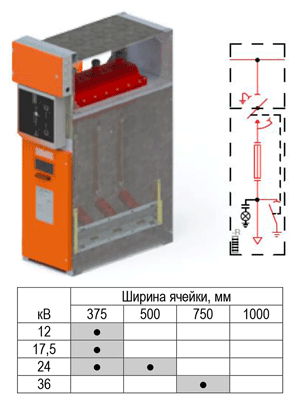

SYStem6-R ячейка отходящей линии TM с выключателем нагрузки с предохранителями
Ячейка отходящей линии TM SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6P-TF с предохранителями.
  • Привод типа KP.
  • Катушка отключения (привод типа KP).
  • Автоматический механизм отключения при перегорании предохранителя.
  • 3 предохранителя с бойками.
  • Заземлитель вверху и внизу предохранителей.
  • Индикаторы напряжения.
  • Низковольтный отсек для вспомогательного оборудования.
  • Резистивный подогреватель с термостатом.

Дополнительные аксессуары:

  • Привод KS.
  • Вспомогательные контакты.
  • Вспомогательные контакты сигнализации перегорания предохранителя.
  • Блокировки ключами.

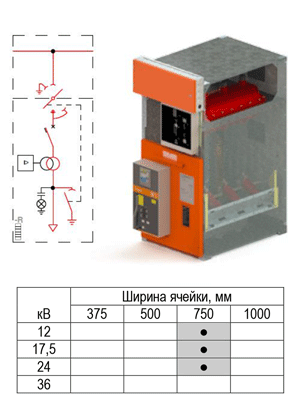

SYStem6-R ячейка отходящей линии ITD с вакуумным выключателем, трансформаторами тока и встроенным реле защиты без оперативного тока
Ячейка отходящей линии ITD SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6-TD.
  • Привод типа KS.
  • Автоматический выключатель с интегрированной защитой и отключающей катушкой.
  • Трансформаторы тока (3 шт.).
  • Заземлитель сверху и снизу силового выключателя.
  • Индикаторы напряжения.
  • Микропроцессорное реле защиты.
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек для вспомогательного оборудования.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Блокировки ключами.
  • Моторный привод для автоматического выключателя

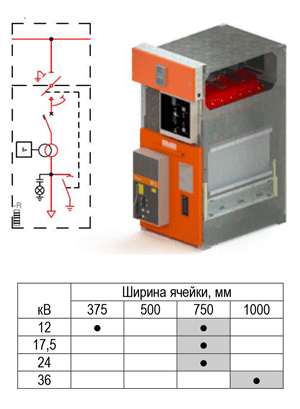

SYStem6-R ячейка отходящей линии  ITI  с вакуумным выключателем, трансформаторами тока и отдельным реле защиты
Ячейка отходящей линии ITI SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6-TD.
  • Привод типа KS.
  • Автоматический выключатель с интегрированной защитой и отключающей катушкой.
  • Трансформаторы тока (3 шт.).
  • Заземлитель сверху и снизу силового выключателя.
  • Индикаторы напряжения.
  • Микропроцессорное реле защиты.
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек для вспомогательного оборудования.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Блокировки ключами.
  • Моторный привод для автоматического выключателя.

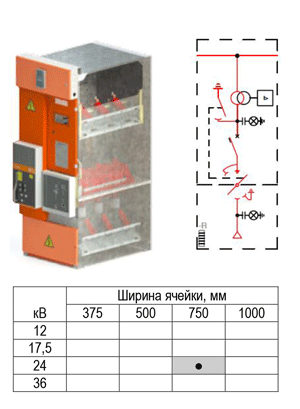

SYStem6-R ячейка отходящей линии (перевернутая)  ITB с вакуумным выключателем, трансформаторами тока и отдельным реле защиты
Ячейка отходящей линии ITB SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6SC-TD.
  • Привод типа KS.
  • Автоматический выключатель с отключающей катушкой.
  • Заземлитель сверху и снизу силового выключателя.
  • Индикаторы напряжения.
  • Трансформаторы тока (3 шт.).
  • Микропроцессорное реле защиты.
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек для вспомогательного оборудования.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Блокировки ключами.
  • Моторный привод для автоматического выключателя.
  • Трансформаторы напряжения (3 шт.)

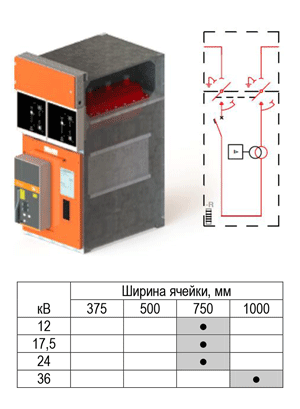

SYStem6-R ячейка ITI2  с двойным разъединителем, вакуумным выключателем, трансформаторами тока и отдельным реле защиты
Ячейка с двойным разъединителем ITI2 SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6S-2.
  • Привод типа KS.
  • Автоматический выключатель с отключающей катушкой.
  • Заземлитель сверху и снизу силового выключателя.
  • Индикаторы напряжения.
  • Трансформаторы тока (3 шт.).
  • Микропроцессорное реле защиты.
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек для вспомогательного оборудования.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Блокировки ключами.
  • Моторный привод для автоматического выключателя.
  • Трансформаторы напряжения (3 шт.)

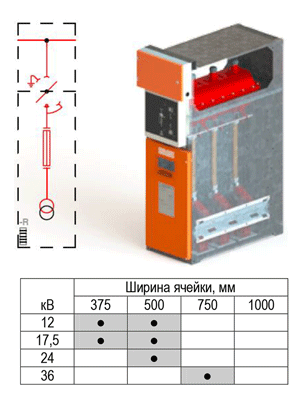

SYStem6-R измерительная ячейка MV с трансформаторами напряжения
Ячейка измерительная MV SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6S-F.
  • Привод типа KS.
  • Держатели предохранителей с предохранителями на стороне СН (3 шт.).
  • Трансформаторы напряжения (3 шт.).
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек для вспомогательного оборудования.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Комплект клеммников для опечатывания

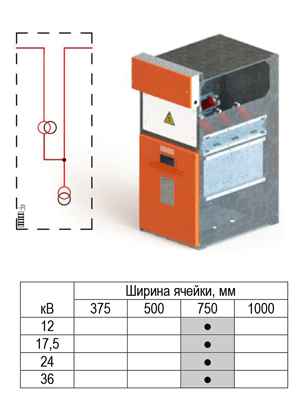

SYStem6-R измерительная ячейка MA с трансформаторами тока и трансформаторами напряжения
Ячейка измерительная MA SYStem6

Основное оборудование:

  • Сборные шины.
  • Трансформаторы напряжения (3 шт.).
  • Трансформаторы тока (3 шт.).
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Комплект клеммников для опечатывания.

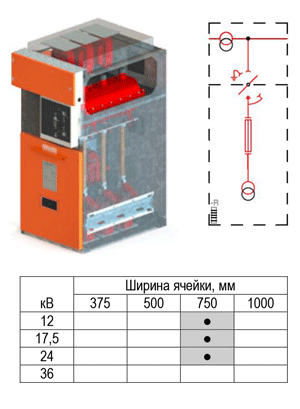

SYStem6-R измерительная ячейка MAS с трансформаторами тока, трансформаторами напряжения, и выключателем нагрузки
Ячейка измерительная MAS SYStem6

Основное оборудование:

  • Сборные шины.
  • Выключатель нагрузки типа IM6S-TF.
  • Привод типа KS.
  • Держатели предохранителей с предохранителями на стороне СН (3 шт.).
  • Трансформаторы напряжения (3 шт.).
  • Трансформаторы тока (3 шт.).
  • Резистивный обогреватель с термостатом.
  • Низковольтный отсек для вспомогательного оборудования.

Дополнительные аксессуары:

  • Вспомогательные контакты.
  • Комплект клеммников для опечатывания.
